IP என்பது நுழைவுப் பாதுகாப்பைக் குறிக்கிறது (சர்வதேச பாதுகாப்பு மதிப்பீடு என்றும் அழைக்கப்படுகிறது). இது ஒரு சர்வதேச தரநிலையாகும் (IEC 60529 / GB/T 4208), இது மின்சார உபகரண அடைப்புக்கு எதிராக வழங்கும் பாதுகாப்பின் அளவை வரையறுக்கிறது:
· திடமான பொருட்கள் (தூசி, கருவிகள், விரல்கள் போன்றவை)
· திரவங்கள் (நீர், ஈரப்பதம் போன்றவை)
IP மதிப்பீடு இரண்டு இலக்கங்களைக் கொண்டுள்ளது: IP _ _
|
பதவி |
பொருள் |
வரம்பு |
|
முதல் இலக்கம் |
தூசிப் பாதுகாப்பு (திடப் பொருள் பாதுகாப்பு) |
0 – 6 |
|
இரண்டாம் இலக்கம் |
நீர் பாதுகாப்பு (திரவ உட்புகுதல் பாதுகாப்பு) |
0 – 8 |
குறிப்பு: அதிக எண்கள் = சிறந்த பாதுகாப்பு. IP6X என்பது முழு தூசி-இறுக்கத்தைக் குறிக்கிறது; IPX8 என்பது தொடர்ச்சியான நீரில் மூழ்கும் பாதுகாப்பைக் குறிக்கிறது.
|
ஐபி குறியீடு |
பாதுகாப்பு நிலை |
விளக்கம் |
|
IP0X |
பாதுகாப்பு இல்லை |
திடமான பொருட்களுக்கு எதிராக சிறப்பு பாதுகாப்பு இல்லை |
|
IP1X |
≥50மிமீ |
பெரிய திடப் பொருள்கள் (எ.கா., கை) நுழைவதைத் தடுக்கிறது |
|
IP2X |
≥12 மிமீ |
விரல்கள் உள் பகுதிகளைத் தொடுவதைத் தடுக்கிறது |
|
IP3X |
≥2.5மிமீ |
கருவிகள், கம்பிகள் மற்றும் சிறிய பொருள்கள் உள்ளே நுழைவதைத் தடுக்கிறது |
|
IP4X |
≥1.0மிமீ |
பூச்சிகள் மற்றும் சிறு குப்பைகள் உள்ளே நுழைவதைத் தடுக்கிறது |
|
IP5X |
தூசி-பாதுகாக்கப்பட்ட |
தூசி நுழையலாம் ஆனால் சாதாரண செயல்பாட்டை பாதிக்கும் அளவுகளில் அல்ல |
|
IP6X |
தூசி-இறுக்கமான |
தூசி நுழைவதை முற்றிலும் தடுக்கிறது |
|
ஐபி குறியீடு |
பாதுகாப்பு நிலை |
விளக்கம் |
|
IPX0 |
பாதுகாப்பு இல்லை |
தண்ணீருக்கு எதிராக பாதுகாப்பு இல்லை |
|
IPX1 |
செங்குத்து சொட்டு சொட்டுதல் |
செங்குத்தாக சொட்டு நீர் வருவதைத் தடுக்கிறது |
|
IPX2 |
15° சொட்டுதல் |
15° கோணத்தில் நீர் சொட்டுவதைத் தடுக்கிறது |
|
IPX3 |
தெளித்தல் (60°) |
60° கோணத்தில் தண்ணீர் தெளிப்பதைத் தடுக்கிறது |
|
IPX4 |
தெறித்தல் |
எந்த திசையிலிருந்தும் தண்ணீர் தெறிப்பதைத் தடுக்கிறது |
|
IPX5 |
நீர் ஜெட் |
எந்த திசையிலிருந்தும் குறைந்த அழுத்த நீர் ஜெட்களைத் தடுக்கிறது |
|
IPX6 |
வலுவான நீர் ஜெட் |
சக்திவாய்ந்த நீர் ஜெட்களைத் தடுக்கிறது |
|
IPX7 |
மூழ்குதல் |
குறிப்பிட்ட காலத்திற்கு நீரில் (1மீ வரை) மூழ்கி இருக்க முடியும் |
|
IPX8 |
தொடர்ச்சியான மூழ்குதல் |
குறிப்பிட்ட நிபந்தனைகளின் கீழ் தொடர்ந்து நீரில் மூழ்கலாம் |
|
IPX9K |
உயர் அழுத்தம் / சூடான நீர் |
உயர் அழுத்த சுடு நீர் கழுவுதலை தாங்கும் (100bar, 80°C) |
|
ஐபி மதிப்பீடு |
விண்ணப்பம் |
வழக்கமான பயன்பாட்டு வழக்கு |
|
IP23 |
உட்புற, வறண்ட சூழல்கள் |
லேசான தொழில்துறை பயன்பாடு, அலுவலக சூழல்கள் |
|
IP44 |
உட்புற மின் பெட்டிகள் |
கட்டுப்பாட்டு பேனல்கள், உட்புற அமுக்கிகள் |
|
IP54 |
உட்புற / வெளிப்புற பொது பயன்பாடு |
நிலையான காற்று அமுக்கிகளுக்கு மிகவும் பொதுவானது |
|
IP55 |
வெளிப்புற, கடுமையான சூழல்கள் |
தொழில்துறை அமுக்கிகளுக்கு பொதுவானது |
|
IP65 |
தூசி-இறுக்கமான + நீர் ஜெட் எதிர்ப்பு |
வெளிப்புற, கட்டுமான தளங்கள், சுரங்க |
|
IP66 |
தூசி-இறுக்கமான + வலுவான நீர் ஜெட் |
ஹெவி-டூட்டி வெளிப்புற பயன்பாடுகள் |
|
IP67 |
தூசி-இறுக்கமான + குறுகிய கால மூழ்குதல் |
நீர் எதிர்ப்பு தேவைப்படும் சிறப்பு பயன்பாடுகள் |
|
IP68 |
தூசி-இறுக்கமான + தொடர்ச்சியான மூழ்குதல் |
நீரில் மூழ்கக்கூடிய அல்லது தீவிர சூழல்கள் |
|
IP69K |
உயர் அழுத்த சூடான நீரில் கழுவுதல் |
உணவு மற்றும் பானம், மருந்து, சலவை வசதிகள் |

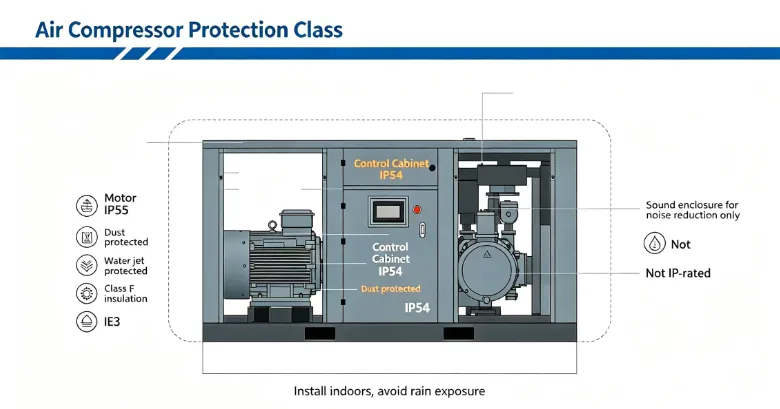

தொழில்துறை காற்று அமுக்கிகளுக்கு மிகவும் பொதுவானது: IP54, IP55, IP65
|
அளவுரு |
பொருள் |
|
IP55 |
முதல் இலக்கம் 5 = தூசி-பாதுகாப்பானது (தூசி நுழையலாம் ஆனால் செயல்பாட்டை பாதிக்காது) |
|
|
இரண்டாவது இலக்கம் 5 = எந்த திசையிலிருந்தும் நீர் ஜெட் விமானங்களுக்கு எதிராக பாதுகாக்கப்படுகிறது |
|
விண்ணப்பம் |
வெளிப்புற பயன்பாடு, கட்டுமான தளங்கள் மற்றும் கடுமையான தொழில்துறை சூழல்களுக்கு ஏற்றது |
|
உதாரணம் |
De-nai 280kW மாறி அதிர்வெண் காற்று அமுக்கி IP55 பாதுகாப்பு உள்ளது |
|
புள்ளி |
விளக்கம் |
|
IP67/IP68 ≠ நீருக்கடியில் வேலை |
இந்த மதிப்பீடுகள் சாதனம் தண்ணீரில் இருந்து அகற்றப்பட்ட பிறகு செயல்படுவதை உறுதிசெய்கிறது, நீரில் மூழ்கி செயல்படும் போது அல்ல |
|
IP69K ≠ IP67/IP68 |
IP69K உயர் அழுத்த சலவைக்கு எதிராக பாதுகாக்கிறது, ஆனால் தொடர்ந்து மூழ்குவதற்கு ஏற்றது அல்ல |
|
IP69K பயன்பாடுகள் |
உணவுத் தொழிற்சாலைகள், கார் கழுவுதல்கள், மதுபான ஆலைகள், அங்கு உபகரணங்கள் அடிக்கடி கழுவப்படுகின்றன |
|
சோதனை தரநிலை |
GB/T 4208-2017 (சீனா) / IEC 60529 (சர்வதேசம்) |
|
IK மதிப்பீடு |
IP இலிருந்து பிரிக்கவும்; இயந்திர தாக்க பாதுகாப்பை அளவிடுகிறது (எ.கா., IK08, IK10) |
IP மதிப்பீடு (Ingress Protection Rating) என்பது ஒரு சர்வதேச தரமாகும், இது காற்று அமுக்கியின் உறை தூசி மற்றும் நீர் உட்செலுத்தலுக்கு எதிராக வழங்கும் பாதுகாப்பின் அளவைக் குறிக்கிறது.
ஐபி குறியீடு இரண்டு இலக்கங்களைக் கொண்டுள்ளது:
- முதல் இலக்கம் (0-6): தூசி பாதுகாப்பு நிலை
- இரண்டாவது இலக்கம் (0-8): நீர் பாதுகாப்பு நிலை
உதாரணமாக:
• IP55 = தூசி-பாதுகாக்கப்பட்ட + நீர் ஜெட் விமானங்களுக்கு எதிராக பாதுகாக்கப்படுகிறது
• IP65 = தூசி-இறுக்கமான + நீர் ஜெட் விமானங்களுக்கு எதிராக பாதுகாக்கப்படுகிறது
• IP69K = தூசி-இறுக்கமான + உயர் அழுத்த சுடு நீர் சலவைக்கு எதிராக பாதுகாக்கப்படுகிறது
பெரும்பாலானவைதொழில்துறை காற்று அமுக்கிகள்IP54 அல்லது IP55 மதிப்பீட்டைக் கொண்டுள்ளது, வெளிப்புற மற்றும் கடுமையான தொழில்துறை சூழல்களுக்கு ஏற்றது.மேலும் தகவல்களைப் பெற எங்களைத் தொடர்புகொள்ள வரவேற்கிறோம்!
